Alüminyum Kompozit Cephe

İki alüminyum levha arasına mineral dolgulu çekirdek yerleştirilen panellerin, taşıyıcı alt konstrüksiyona kaset sistemle sabitlendiği havalandırmalı kaplama sistemidir.

Detaylı Açıklama

Alüminyum kompozit panel, iki ince alüminyum levha arasına dolgulu bir çekirdek katmanının presle birleştirilmesiyle üretilen sandviç yapıda bir kaplama malzemesidir. Düşük ağırlığına karşın yüksek düzlemsellik ve rijitlik sağlar.

Cephede genellikle kaset (tray) yöntemiyle uygulanır. Panel kenarları frezelenip kıvrılarak kutu formunda bir kaset elde edilir; bu kaset, taşıyıcı alüminyum alt konstrüksiyona gizli bağlantı elemanlarıyla sabitlenir.

Sistem arkadan havalandırmalı cephe prensibiyle çalışır. Panel arkasında bırakılan hava boşluğu, hem yalıtım katmanının kurumasını hem de suyun kontrollü tahliyesini sağlar.

Panel çekirdeğinin yangın performansı, sistemin en belirleyici teknik konusudur. Yapı yüksekliği ve kullanım sınıfına göre yanmaz mineral dolgulu çekirdek seçimi çoğu durumda zorunludur.

Yapı duvarına veya betonarme yüzeye taşıyıcı konsollar sabitlenir; bu konsollar üzerine düşey alüminyum taşıyıcı profiller monte edilerek cephe düzlemi kurulur.

Yalıtım katmanı doğrudan yapı yüzeyine uygulanır ve mekanik olarak sabitlenir. Yalıtım ile panel arasında sürekli bir havalandırma boşluğu bırakılır.

Kasetlenmiş paneller, taşıyıcı profillere gizli askı elemanlarıyla asılır. Panel derzleri açık derz olarak bırakılır veya conta ile kapatılır.

Açık derz çözümünde derzden içeri giren sınırlı miktardaki su, panel arkasındaki su tahliye kanallarıyla toplanarak aşağı yönlendirilir ve cephe eteğinden dışarı atılır.

Hava boşluğu içindeki baca etkisi, nemin dışarı taşınmasını sağlar; giriş ve çıkış havalandırma açıklıkları bu nedenle sürekli tutulur.

Artılar ve Eksiler

Artılar

Hafif bir kaplama malzemesidir; yapı üzerindeki ek yükü sınırlıdır.
Yüksek düzlemsellik sağlar; geniş yüzeylerde dalgalanma algısı düşüktür.
Frezelenip bükülebildiği için eğrisel, kırıklı ve karmaşık geometriler görece kolay çözülür.
Geniş renk ve yüzey dokusu seçeneği sunar; metalik ve ahşap görünümlü kaplamalar uygulanabilir.
Arkadan havalandırmalı kurgu sayesinde yalıtım katmanı kesintisiz uygulanabilir ve ısı köprüleri azaltılabilir.
Hasarlı panellerin tek tek değiştirilmesi mümkündür.
Kesim ve şekillendirme kolaylığı nedeniyle imalat süresi kısadır.

Eksiler

Çekirdek malzemesinin yangın sınıfı kritik önemdedir; uygun olmayan çekirdek seçimi ciddi güvenlik riski oluşturur.
Yüzeydeki darbelere karşı dayanımı sınırlıdır; alt kotlarda ezilme ve deformasyon oluşabilir.
Geniş panellerde ısıl genleşme kaynaklı düzlemsellik kayıpları görülebilir; kaset derinliği ve arka takviye ile sınırlandırılması gerekir.
Panel arka yüzeyindeki takviye çıtalarının hatalı konumlandırılması, yüzeyde iz olarak dışarıdan algılanabilir.
Farklı üretim partileri arasında renk tonu farkı oluşabilir; panellerin parti takibiyle uygulanması gerekir.
Alt konstrüksiyon ve yalıtım detayları doğru çözülmediğinde havalandırma boşluğu tıkanabilir ve nem birikimi oluşabilir.
Yüzey kaplamasının uzun vadeli renk kararlılığı, seçilen boya sistemine bağlı olarak değişir.

Uygulama Koşulları

Nerelerde uygulanır

Konut blokları ve toplu konut projeleri
Ofis ve iş merkezleri
Alışveriş merkezleri ve perakende yapıları
Eğitim ve kamu yapıları
Endüstriyel ve lojistik yapılar
Mevcut yapılarda cephe yenileme uygulamaları

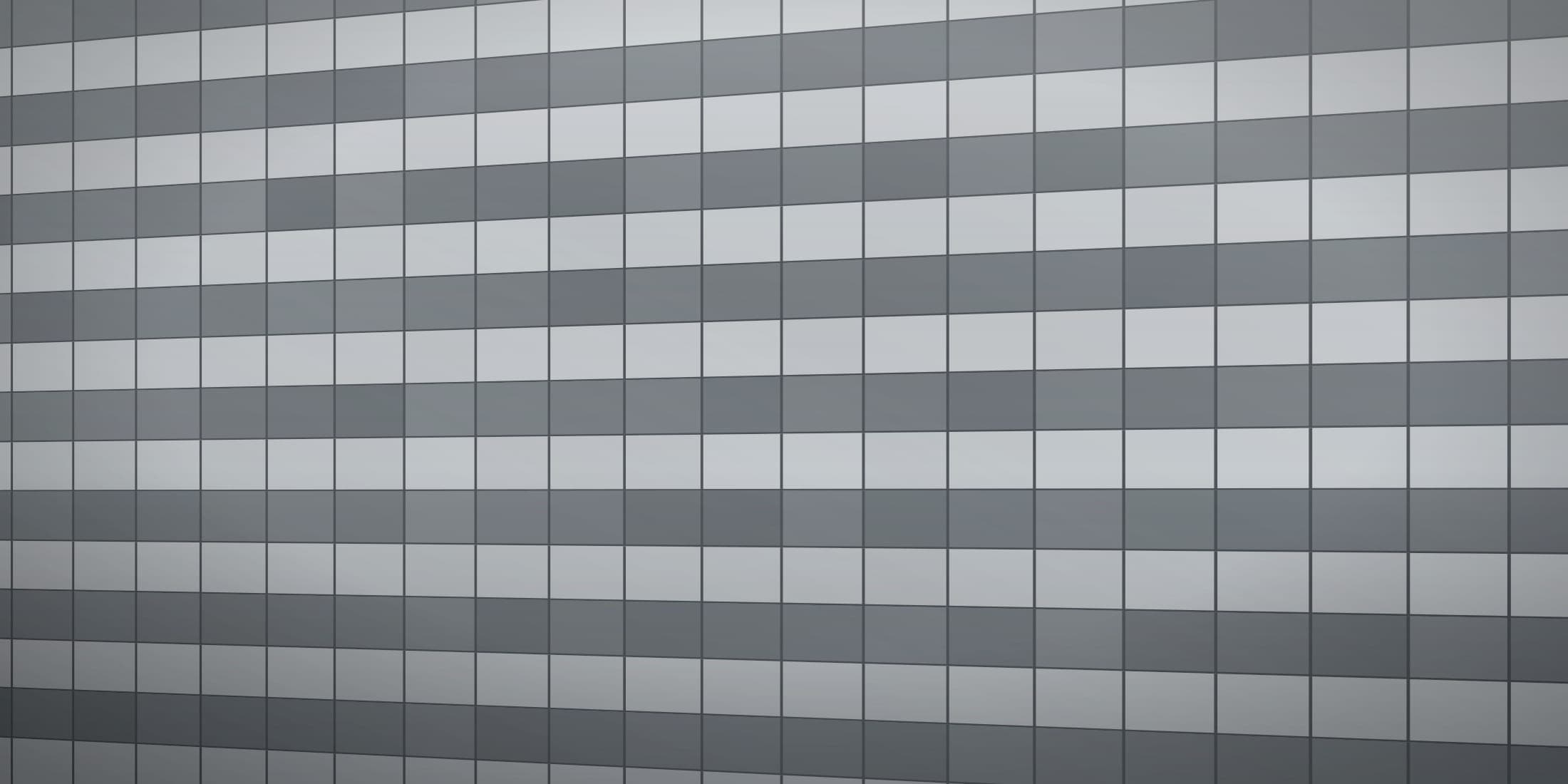

Görseller
