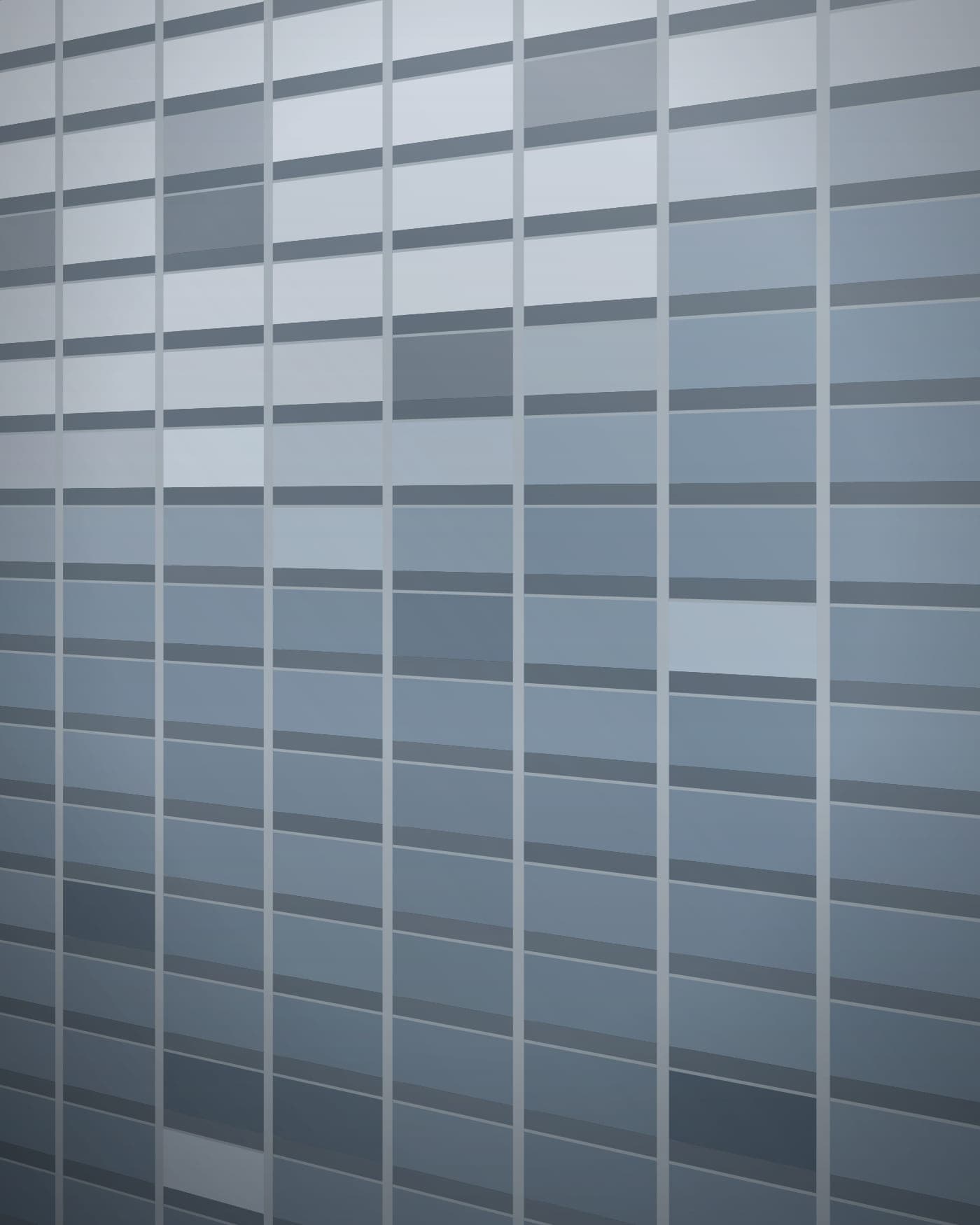

Kapaklı Giydirme Cephe

Cam yüzeylerin yatay ve düşey alüminyum baskı profilleriyle dışarıdan mekanik olarak sabitlendiği, modüler ve yüksek dayanımlı giydirme cephe sistemidir.

Detaylı Açıklama

Kapaklı giydirme cephe, düşey (mullion) ve yatay (transom) alüminyum profillerden oluşan bir taşıyıcı ızgara üzerine kurulu stick tipi curtain wall sistemidir. Cam ve panel dolgular bu ızgaranın dışına yerleştirilir; sabitleme, dış yüzeyden uygulanan baskı profilleriyle mekanik olarak sağlanır.

Baskı profilinin üzeri, cephenin görünen yüzünü oluşturan dekoratif kapak profili ile kapatılır. Kapak profilinin genişliği, derinliği ve kesit geometrisi cephe estetiğini doğrudan belirleyen tasarım kararlarıdır; düz, çıkıntılı, eğrisel veya kanat formunda seçilebilir.

Sistem, taşıyıcı elemanların yapı iskeletine ankrajlarla bağlanması ve tüm bileşenlerin sahada kademeli olarak monte edilmesi prensibine dayanır. Bu yönüyle fabrikada tamamlanmış modüllerin sahaya sevk edildiği unitized sistemlerden ayrılır.

Kapaklı sistem, cam sabitlemesinin yapısal silikona değil mekanik bağlantıya dayanması nedeniyle uzun vadeli güvenilirlik ve öngörülebilirlik açısından tercih edilen bir çözümdür. Aynı nedenle, cam değişimi ve bakım işlemleri de görece daha erişilebilir kalır.

Düşey taşıyıcı profiller, kat döşemesi kenarına ayarlanabilir ankraj konsollarıyla bağlanır ve cephe yükünü yapı iskeletine aktarır. Yatay profiller düşeyler arasına geçirilerek dolgu elemanlarının oturacağı çerçeve tamamlanır.

Cam ünitesi, iç tarafta profil üzerindeki conta yatağına oturur. Dış taraftan yerleştirilen baskı profili, belirli aralıklarla düşey profile vidalanarak camı contalar arasında sıkıştırır. Bu sıkma kuvveti hem sızdırmazlığı hem de camın rüzgâr yükü altında yerinde kalmasını sağlar.

Sistem, basınç dengelemeli çalışma prensibiyle çözülür. Cam kenarındaki boşluk dış hava basıncına açıktır; içeri sızan sınırlı miktardaki su, profil içindeki drenaj kanallarıyla toplanarak kademeli tahliye delikleri üzerinden dışarı yönlendirilir.

İç ortamdaki nemin cephe kesiti içinde yoğuşmasını önlemek için iç taraftaki conta hattı hava sızdırmaz olarak sürekli tutulur. Su tahliyesi dış katmanda, hava bariyeri iç katmanda çalışır.

Artılar ve Eksiler

Artılar

Cam sabitlemesinin mekanik olması nedeniyle bağlantı güvenilirliği yüksektir ve zamana bağlı performans kaybı sınırlıdır.
Geniş cephe yüzeylerinde ekonomik biçimde uygulanabilir; modüler yapısı büyük alanlarda tekrarlanabilir kalite sağlar.
Cam değişimi ve bakım işlemleri, kapak ve baskı profilinin sökülmesiyle görece kolay yapılabilir.
Farklı kapak geometrileriyle aynı taşıyıcı sistem üzerinde çok çeşitli cephe ifadeleri elde edilebilir.
Şeffaf, opak ve havalandırma modülleri aynı ızgara içinde bir arada çözülebilir.
Saha koşullarına uyum kabiliyeti yüksektir; imalat toleransları montaj sırasında düzeltilebilir.

Eksiler

Structural silicone sistemlere kıyasla dış yüzeyde daha fazla profil görünür; kesintisiz cam düzlemi ifadesi elde edilemez.
Yatay ve düşey kapak profilleri cephe estetiğini doğrudan belirler; kapak seçimi hatalı yapıldığında yüzey ağır ve parçalı algılanabilir.
Montajın büyük bölümü sahada yapıldığından uygulama süresi unitized sistemlere göre uzundur ve hava koşullarına bağımlıdır.
Kapak profilleri yatay yüzeylerinde toz ve kir tutmaya eğilimlidir; bu durum bakım sıklığını artırır.
Karmaşık cephe geometrilerinde ve eğrisel yüzeylerde detay çözümü zorlaşır, özel profil ihtiyacı doğar.
Drenaj ve conta detaylarının hatalı uygulanması durumunda su performansı problemleri ortaya çıkabilir; sahada kalite kontrol disiplini belirleyicidir.
Baskı profili vida aralıklarının hesaplanandan geniş bırakılması, rüzgâr yükü altında conta sıkışmasını azaltarak sızdırma riski oluşturur.
Alüminyum profil sürekliliği nedeniyle ısı köprüsü riski vardır; poliamid bar seçimi termal performans açısından kritiktir.

Uygulama Koşulları

Nerelerde uygulanır

Çok katlı ofis ve iş merkezleri
Otel ve konaklama yapıları
Kamu ve eğitim yapıları
Alışveriş merkezleri ve ticari yapılar
Hastane ve sağlık yapıları
Geniş cam yüzeyli konut projeleri

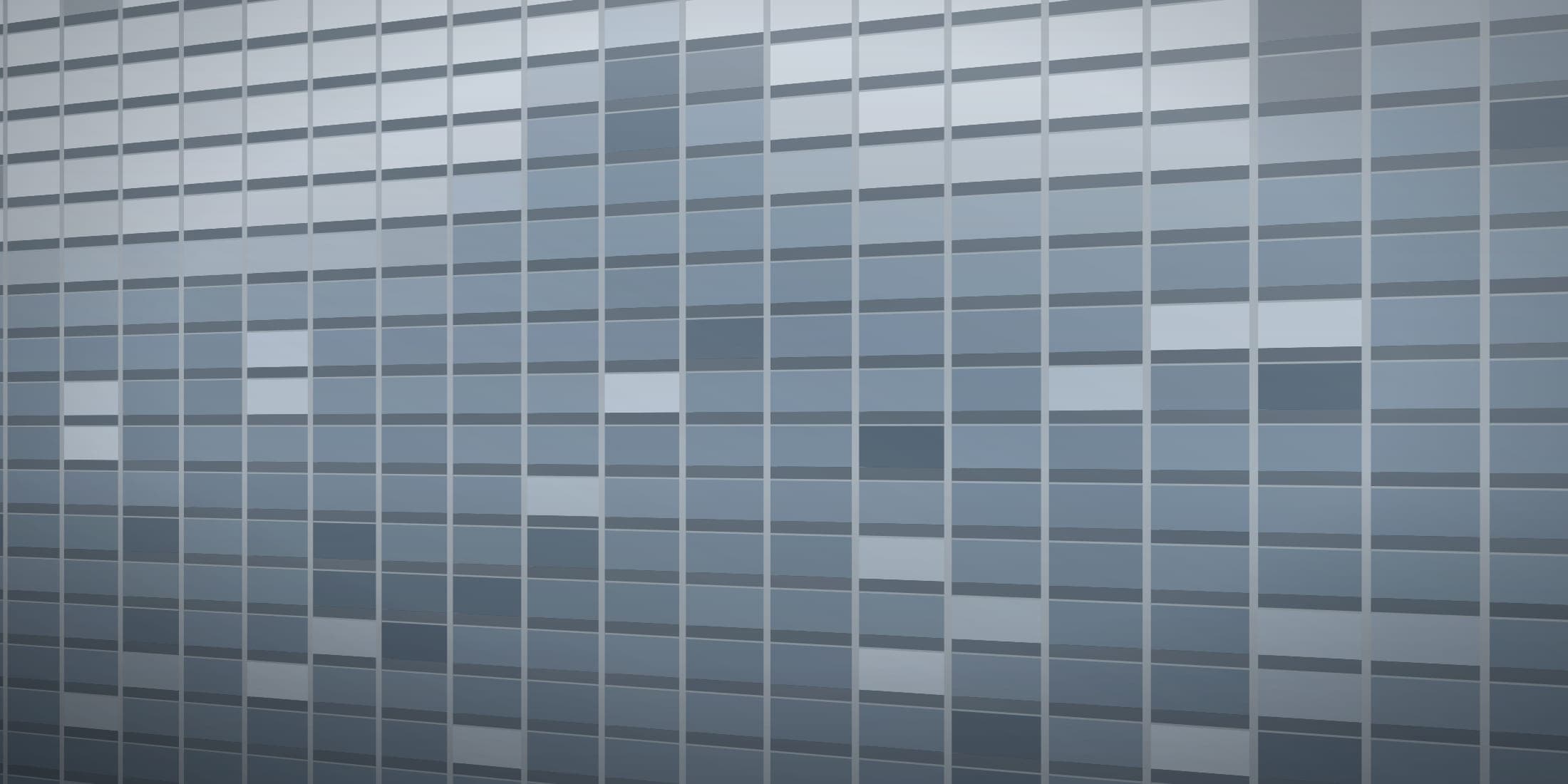

Görseller
