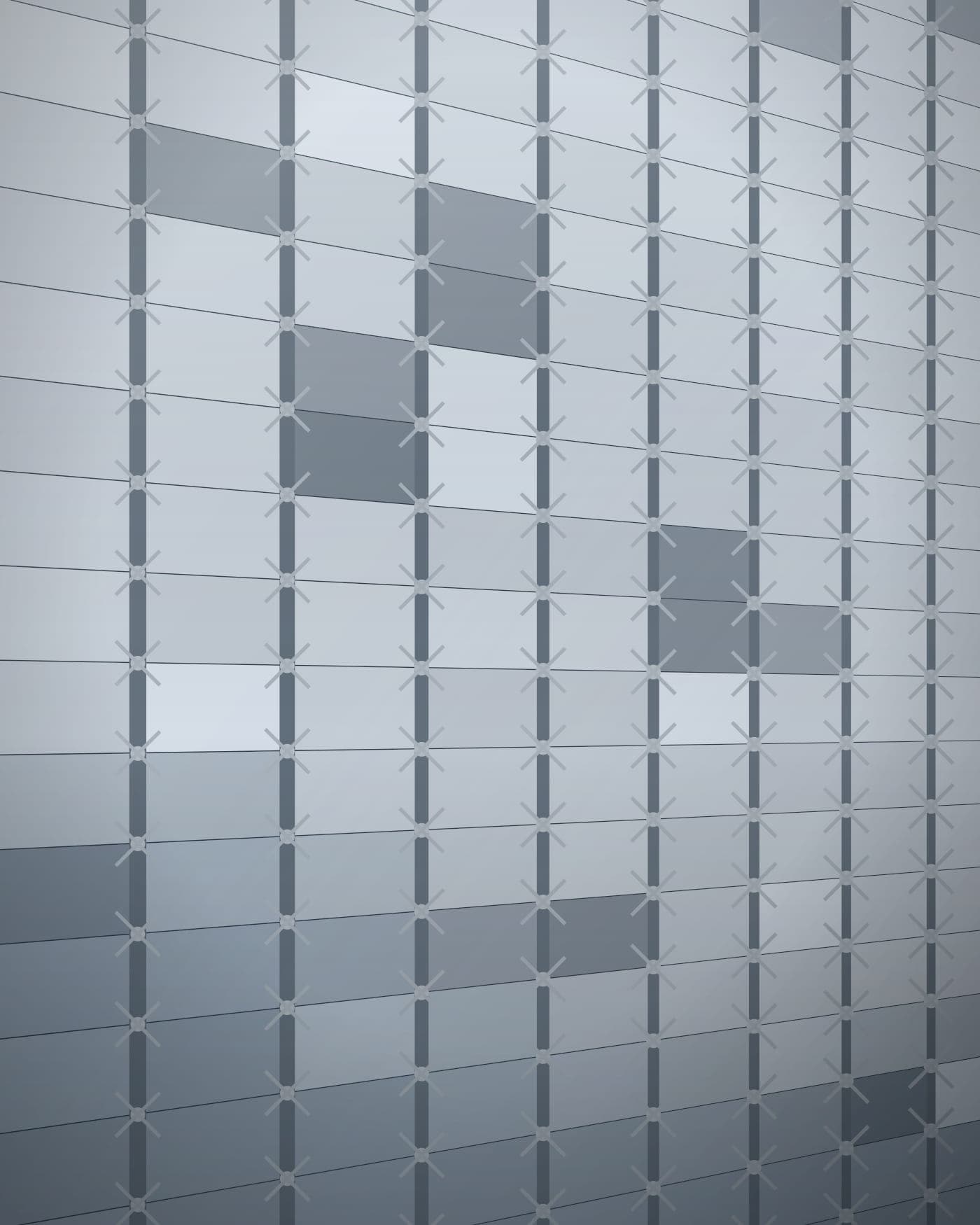

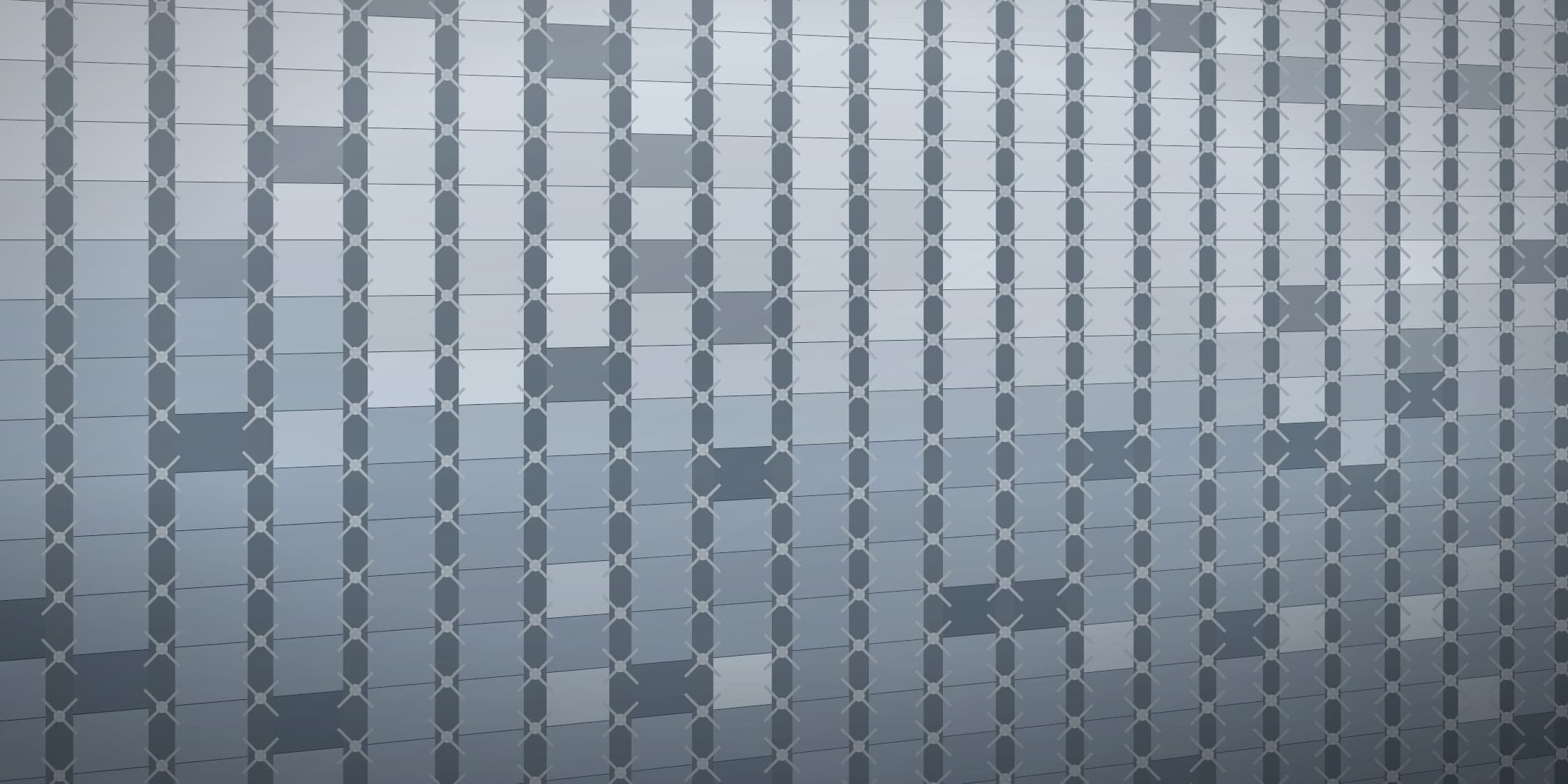

Spider Cam Cephe
Camların köşelerinden rotül bağlantı elemanlarıyla noktasal olarak taşındığı, çerçevesiz ve yüksek şeffaflıkta cephe sistemidir.
01
Detaylı Açıklama
Spider cam cephe, cam panellerin çevresel bir çerçeveye oturmak yerine köşelerinden açılan deliklerden rotül (spider) bağlantı elemanlarıyla taşındığı noktasal tutuculu cam sistemidir.
Sistemin ayırt edici özelliği, cam yüzeyi çevreleyen profil bulunmamasıdır. Taşıyıcılık, cam düzleminin arkasında konumlanan bağımsız bir strüktür tarafından sağlanır; bu strüktür çelik boru, kutu profil, kablo germe sistemi veya cam payanda olabilir.
Camlar arasındaki derzler yalnızca silikon ile kapatılır. Bu nedenle cephe dışarıdan bakıldığında neredeyse tümüyle cam yüzey olarak okunur.
Sistem genellikle giriş holleri, lobiler, atriyumlar ve vitrin bölgeleri gibi yüksek şeffaflık beklenen sınırlı alanlarda tercih edilir.
Cam paneller, dört köşesinden açılan deliklerden geçirilen rotül elemanlarıyla arkadaki taşıyıcı strüktüre bağlanır. Her rotül kolu, komşu cam panellerin köşelerini birlikte tutar.
Rotül bağlantısı, camın küçük açısal dönmelerine izin verecek mafsallı bir geometriye sahiptir. Bu sayede yük altında delik çevresinde oluşan gerilme yığılmaları sınırlandırılır.
Rüzgâr yükü camdan rotüllere, oradan taşıyıcı strüktüre ve yapı iskeletine aktarılır. Cam öz ağırlığı ise üst sıradaki bağlantı noktalarından taşınır.
Kablo germe sistemli çözümlerde taşıyıcı elemanlar öngerilmeli çalışır; sistem yük altında belirgin biçimde şekil değiştirir ve bu hareket cam derzlerinin hareket kapasitesi içinde karşılanmalıdır.
Su sızdırmazlığı yalnızca silikon derzlerle sağlandığından, derz sürekliliği ve uygulama kalitesi doğrudan belirleyicidir.
02
Artılar ve Eksiler
Artılar
- Cephe yüzeyinde profil bulunmadığından çok yüksek şeffaflık ve kesintisiz görüş sağlanır.
- Taşıyıcı strüktür cam arkasında konumlandığı için cephe düzlemi görsel olarak hafif algılanır.
- Kablo germe ve payandalı çözümlerle geniş açıklıklar minimum taşıyıcı ile geçilebilir.
- Atriyum, lobi ve vitrin gibi hacimlerde güçlü bir mekânsal etki oluşturur.
- Taşıyıcı strüktür mimari bir eleman olarak tasarıma dâhil edilebilir.
Eksiler
- Termal performansı sınırlıdır; çerçevesiz kurgu nedeniyle yalıtımlı sistemlere göre ısı kaybı yüksektir.
- Delikli cam üretimi özel işlem gerektirir; delik konumları ve kenar mesafeleri hatalı belirlendiğinde kırılma riski oluşur.
- Cam değişimi zordur ve genellikle komşu panellerin de sökülmesini gerektirir.
- Maliyeti diğer cam cephe sistemlerine göre belirgin biçimde yüksektir.
- Su sızdırmazlığı tümüyle silikon derze bağlıdır; ikincil bariyer bulunmaz.
- Sistem hareketleri belirgindir; kablo germe çözümlerinde deformasyon kullanıcı tarafından algılanabilir.
- Yalnızca temperli cam kullanılabilmesi, kendiliğinden kırılma riskini gündemde tutar; ısıl dayanım testi uygulanmış cam tercih edilmelidir.
- Geniş yüzeylerde uygulanması hem ekonomik hem de performans açısından uygun değildir.
03
Uygulama Koşulları
Nerelerde uygulanır
- Otel ve ofis giriş holleri
- Atriyum ve galeri boşlukları
- Alışveriş merkezi vitrinleri
- Havalimanı ve terminal yapıları
- Showroom ve sergi alanları
- Yaya köprüsü ve geçiş hacimleri
